TIMER CON DISPLAY DA 1S..999S 12VDC CARICO RELE' 250Vac 10A 1SC

Scheda Tecnica

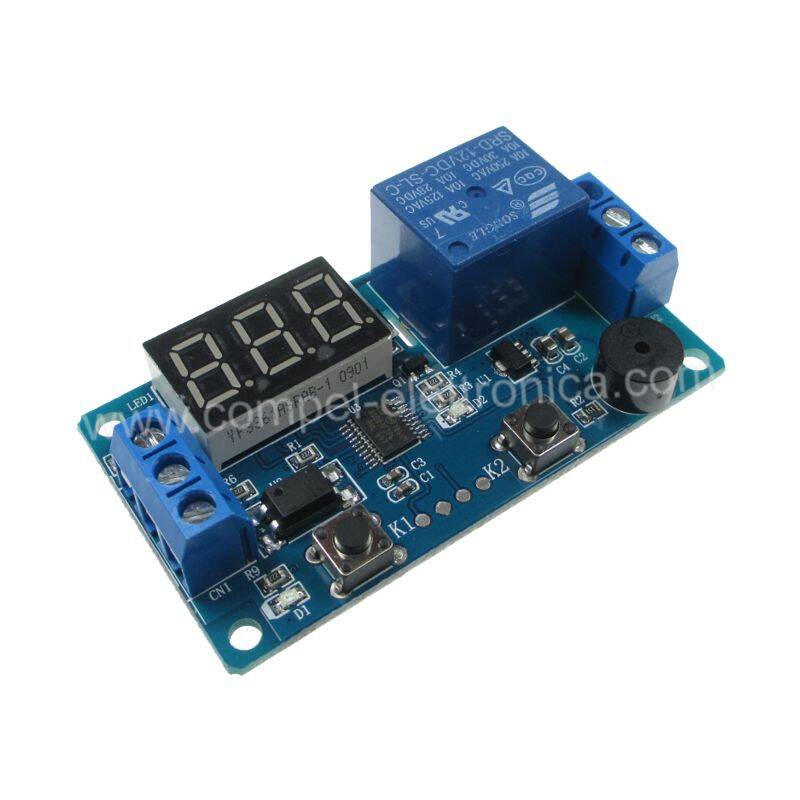

Descrizione: Modulo Timer programmamile con trigger positivo comune pulsante di comando, Auto Buzzer e Display A LED.
Anti-inversione di tensione circuito di ingresso, senza problemi di cablaggio. Segnale di ingresso accoppiatore ottico isolamento, abilità anti-interferenza. Impostare i parametri di potenza e memoria permanente. Potente flash MCU capacità di programmazione on-line, in base alle esigenze degli utenti in grado di contattare i produttori di personalizzare la funzionalità.
Riceve un segnale di trigger per avviare il conto alla rovescia, mentre il relè di smettere di lavorare, il tempo di recuperare per il set, in attesa di un nuovo comando.

Istruzioni:
Premere su K1 inserire il tempo di impostazione, un centinaio di digitale inizia a lampeggiare, quindi premere K2, un centinaio di il numero di modifiche; quindi fare clic su K1 dieci digitale inizia a lampeggiare, quindi premere K2, il decine cifre cambiamenti; quindi fare clic su K1 bit digitale inizia a lampeggiare, quindi premere K2, singolo-digit cambiare; quindi fare clic su K1, Uscire dalla modalità di impostazione, LED non è più lampeggia.
Normale tubo display digitale, premere K2, spostando il punto decimale, un punto decimale indica 0-999 minuti in 10 bit da 0 a 99.9 secondi con nessun punto decimale rappresentano 0-999 secondi; a questo tempo di impostazione è completata.

Alimentazione: 12Vdc (10vdc...16vdc)

Carico massimo del rele' 10A a 28Vdc, 30Vdc, 125Vac, 250Vac

Contatto Rele': 1 scambio N.O. / N.C.

Morsetto CN1: VCC /IN /GND

Morsetto CN2: N.O. / COM / N.C.


Annotazioni: Scatole di montaggio / Applicazioni varie / Prodotti montati
MODULI E SENSORI PER ARDUINO, TEMPORIZZATO CON RITARDO
